Система видеонаблюдения для кранов разработана с учётом специфики работы грузоподъёмного оборудования: экстремальные высоты, длинные стрелы, сильные вибрации и раскачивание груза, а также невозможность прокладки кабельных трасс.
Общая концепция системы
Система видеонаблюдения для кранов предназначена для снижения аварийности, связанной со «слепыми» зонами при подъёме, перемещении и опускании грузов. Основная задача — обеспечить крановщика достоверным, стабильным видеоизображением зоны работы грузозахватного механизма (крюка, грейфера, магнита) даже на большом удалении (до 300 м) и в условиях значительных вибраций.
Ключевое решение — использование беспроводной камеры с профессиональной тройной стабилизацией, которая устанавливается на стреле крана или непосредственно на грузовой тележке. Видео с камеры по радиоканалу поступает на видеорегистратор в кабине: он сохраняет запись и одновременно выводит изображение на монитор крановщика в реальном времени. Вся система построена на принципах отказоустойчивости, помехозащищённости и автономности, что гарантирует надёжную работу в суровых погодных условиях и при высоких нагрузках.

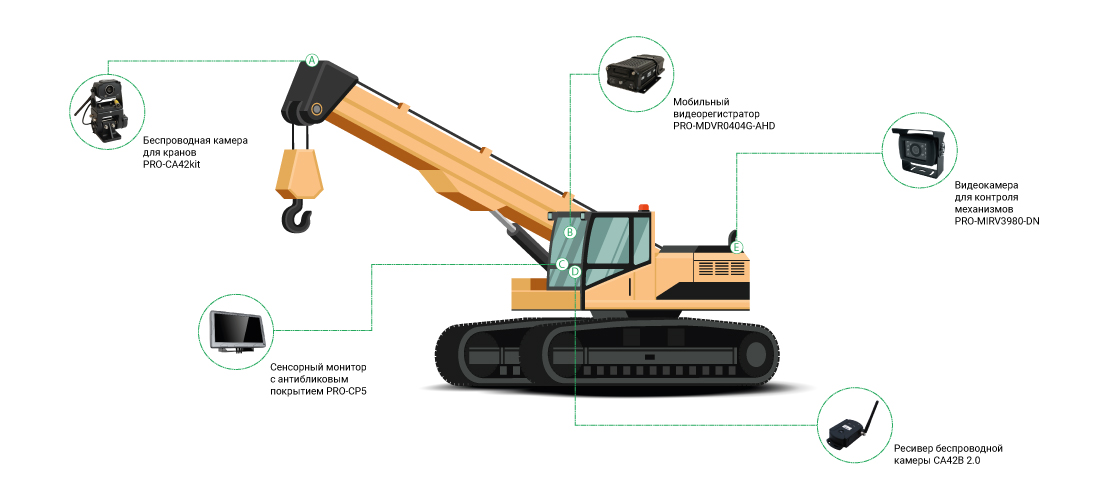

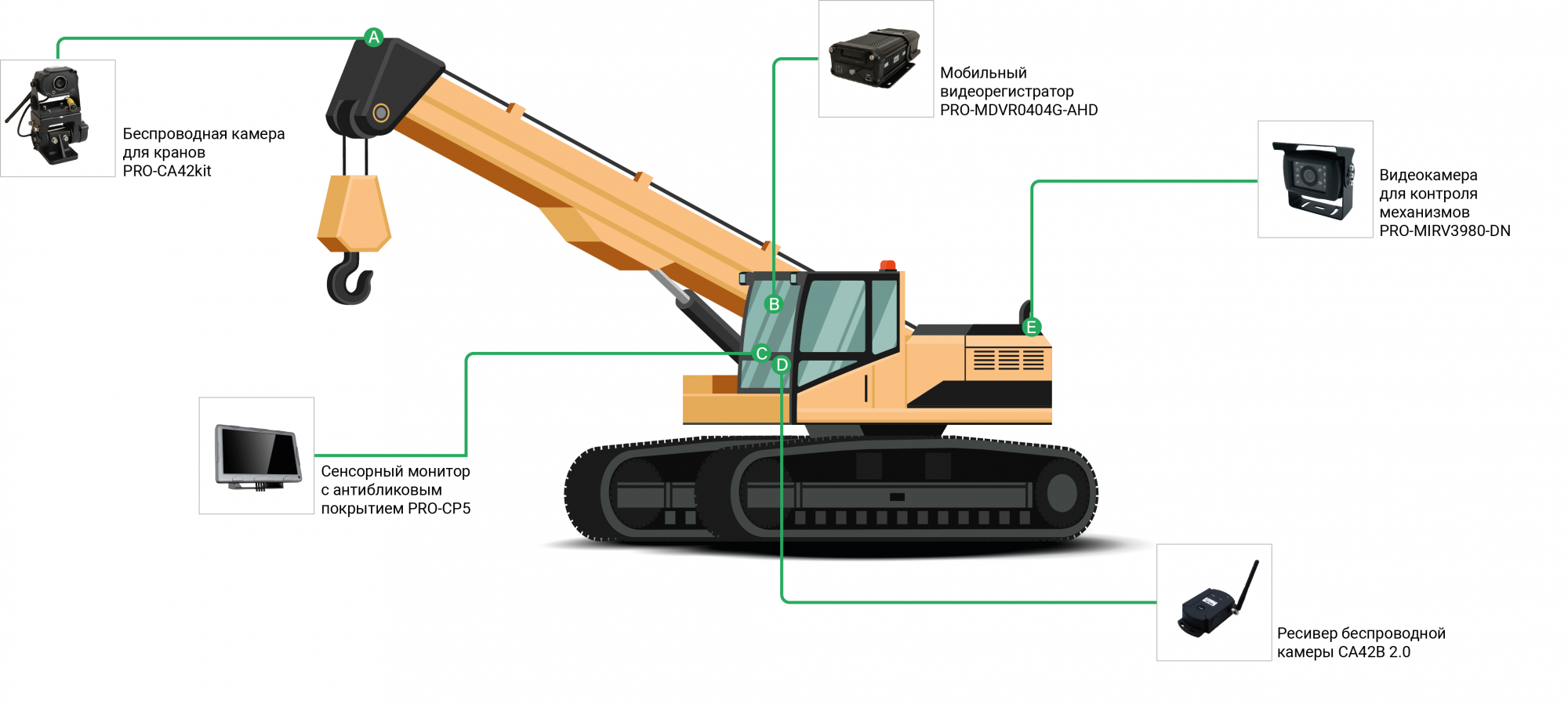

Состав системы
- Профессиональный регистратор в кабине крана (или в отдельном шкафу) с поддержкой до 8 каналов, жёстким диском или SSD, функцией непрерывной циклической записи и защитой от ударов/вибраций.
- Беспроводная камера с тройной системой стабилизации, передатчиком и антенной, для передачи видео на расстояние до 300 м.
- Приёмный модуль в кабине, подключаемый к видеорегистратору.
- Сенсорный монитор 10 дюймов с антибликовым покрытием, отображающий видеосигнал с камеры.
- Дополнительные видеокамеры для контроля механизмов крана (поворотная платформа, лебёдка, ходовая часть) и дополнительных «слепых» зон (например, сзади крана, под стрелой).
Беспроводная камера на стреле – особенности и конструкция
Типы объективов
Камера может комплектоваться двумя вариантами оптики, выбираемыми под конкретный тип крана и расстояние до груза:
- Фиксированный объектив (широкоугольный, 80°–120°) – для кранов с постоянной длиной стрелы и средними расстояниями до груза (до 100 м). Обеспечивает максимальную светосилу и стабильное изображение в любых погодных условиях.
- Вариофокальный объектив (с зумом) – с возможностью ручной или автоматической регулировки фокусного расстояния (от широкого угла до теле-зума) для кранов, работающих на больших высотах (до 300 м). Позволяет детально разглядеть груз на максимальном удалении, а при приближении – сужать поле для более точного контроля.
Профессиональный механизм стабилизации (тройная система)
Поскольку камера находится на стреле, которая раскачивается от ветра и движений крана, вибрации и колебания передаются на камеру, делая изображение нечитаемым. Для решения этой проблемы реализована тройная стабилизация:
- Механическая стабилизация – камера помещена в подвесную платформу с гироскопическими моторами и демпферами (аналогично стабилизаторам для дронов). Это физически парирует низкочастотные колебания стрелы (качка) и резкие рывки.
- Оптическая стабилизация (OIS) – внутри объектива используются подвижные линзы или сдвиг матрицы для компенсации высокочастотных вибраций, возникающих от работы двигателей и ветровых нагрузок.
- Электронная стабилизация (EIS) – цифровая обработка кадра с использованием алгоритмов, которые обрезают края изображения и сдвигают кадр в реальном времени, компенсируя остаточные дрожания. В совокупности три системы дают снижение эффекта дрожания более чем на 95%, обеспечивая чёткое и плавное видео даже при порывах ветра до 20 м/с.
Адаптивная беспроводная передача
Камера оснащена встроенным передатчиком с высокой выходной мощностью и усилителем. Ключевые особенности:
- Дальность передачи до 300 м (по прямой, в условиях городской застройки – до 150 м) – перекрывает все стандартные вылеты стрел башенных и автомобильных кранов.
- Адаптивная регулировка частоты кадров и битрейта – система автоматически подстраивает параметры кодирования под текущую загрузку радиоканала. Если уровень сигнала снижается (из-за помех или дождя), камера уменьшает битрейт и/или частоту кадров, сохраняя стабильное соединение без полного обрыва. При восстановлении качества – возвращается к высокому разрешению (Full HD).
- Устойчивость к помехам и выбор канала – используется технология FHSS (псевдослучайная перестройка частоты) или адаптивный выбор наименее зашумлённого канала. Камера постоянно сканирует эфир и мгновенно переключается на свободную частоту при появлении сильных интерференций (от сварочных аппаратов, радиопередатчиков и т.п.), что гарантирует бесперебойную передачу.
Видеорегистратор: функции и возможности
Регистратор, устанавливаемый в кабине крановщика (или в отдельном шкафу управления), выполняет следующие задачи:
- Многоканальная запись – принимает видеопотоки от беспроводной камеры и всех дополнительных камер (до 8 каналов) и сохраняет их на встроенный SSD-накопитель ёмкостью от 512 ГБ до 2 ТБ в формате H.265 с высоким разрешением.
- Запись событий– поддерживает запись по тревоге (например, при срабатывании датчика перегруза или превышения допустимого угла наклона). Предшествующие 30 секунд до события также сохраняются (буферная запись).
- Удалённый доступ (опционально) – при наличии 4G-модема регистратор может передавать тревожные видео и состояние системы на удалённый диспетчерский пункт для централизованного контроля за парком кранов.
Рабочее место крановщика – монитор и управление
В кабине крановщика устанавливается специализированный монитор с диагональю 10–12 дюймов, адаптированный для работы при ярком солнечном свете (яркость ≥ 1000 кд/м²) и в условиях запылённости. На монитор выводится:
- Основное изображение с беспроводной камеры (увеличенное)
- Возможность просмотра дополнительных камер
При срабатывании тревог от датчиков крана изображение с камеры автоматически переключается на ту камеру, которая наиболее актуальна для ситуации.
Дополнительные камеры для комплексного контроля
Помимо основной камеры на стреле, система может быть расширена:
- Камера на механизме поворота – для контроля пространства вокруг поворотной платформы (зона, где часто находятся стропальщики).
- Камера на лебёдке или барабане – для визуального контроля намотки каната.
- Камера в мёртвых зонах кабины – для контроля близлежащего пространства непосредственно у крана (например, при передвижении гусеничного крана).
- Камера заднего обзора – для контроля ходовой части при манёврах.
Все дополнительные камеры подключаются либо по кабелю (там, где возможно), либо также беспроводным способом, если требуется мобильность.
Преимущества внедрения системы
- Крановщик видит зону перемещения груза в реальном времени, даже на максимальной высоте, и может предотвратить столкновения с препятствиями и людьми.
- Тройная стабилизация и адаптивный радиоканал обеспечивают чёткое видео даже при сильном ветре, вибрациях и помехах.
- Отсутствие проводов на стреле упрощает монтаж, повышает надёжность (исключает обрывы) и позволяет быстро переставлять камеру при смене крана.
- Видеорегистратор фиксирует все операции, что позволяет обучать персонал, расследовать инциденты и доказывать вину.
- Легко добавляются дополнительные камеры для контроля любых слепых зон и механизмов.
Разработанная система видеонаблюдения для кранов полностью учитывает отраслевые сложности: невозможность прокладки кабеля, экстремальные расстояния, высокие вибрации и ограниченный обзор. Использование профессиональной беспроводной камеры с тройной стабилизацией и адаптивным радиоканалом гарантирует стабильную передачу изображения при любых погодных условиях. Дополнительные камеры и интеграция с телеметрией крана делают систему универсальной для всех типов подъёмных машин. Внедрение данного решения не только значительно снижает риск аварий, но и повышает производительность крановщиков за счёт лучшей ситуационной осведомлённости, а также обеспечивает полную документацию всех рабочих процессов.
